Датчик температуры
В этом эксперименте мы считываем данные с датчика температуры.Список деталей для эксперимента
- 1 датчик температуры
- 5 резисторов номиналом 1 кОм
- 4 провода

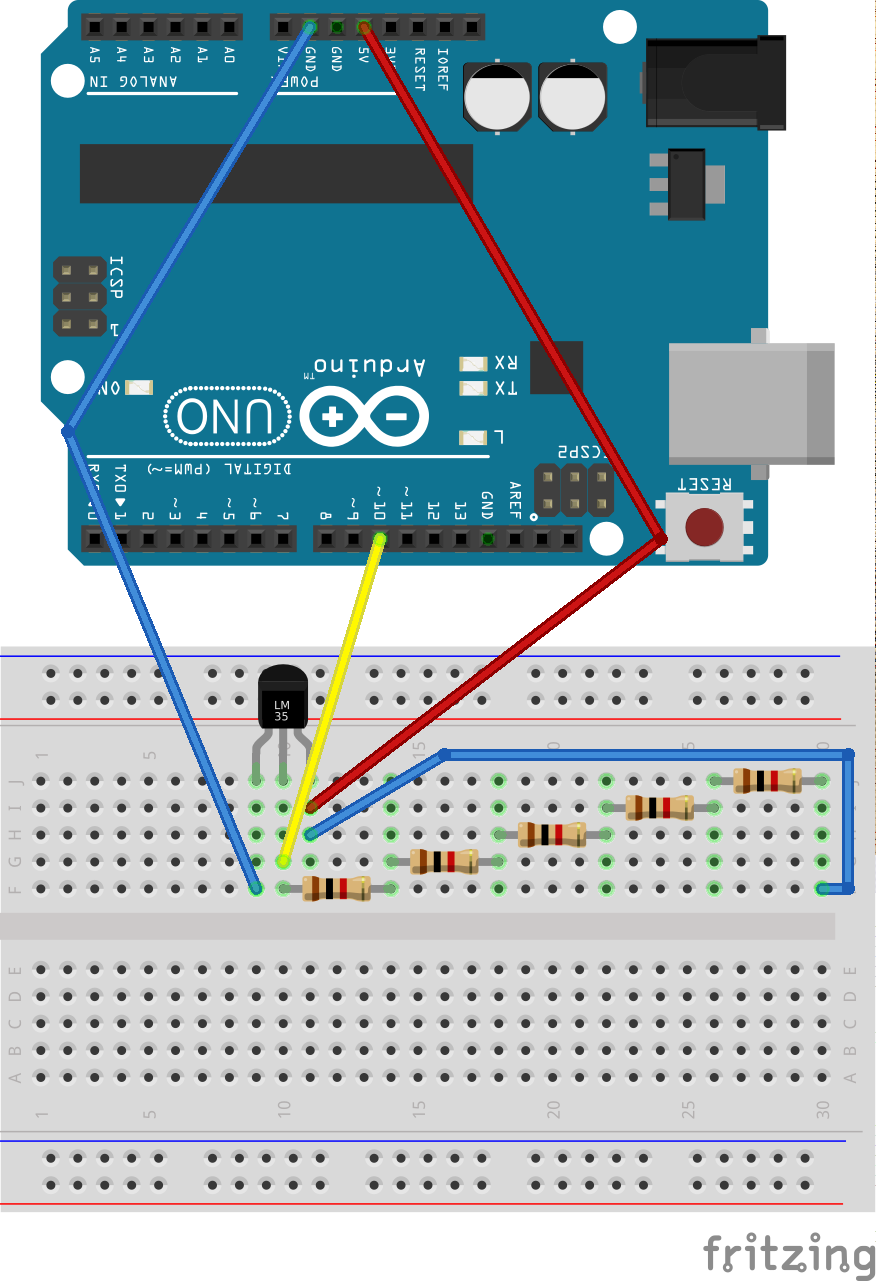

Схема на макетке
Скетч
#include
OneWire ds(10);
void setup() {
Serial.begin(9600);
}
void loop() {
byte data[2];
ds.reset();
ds.write(0xCC);
ds.write(0x44);
delay(750);
ds.reset();
ds.write(0xCC);
ds.write(0xBE);
data[0] = ds.read();
data[1] = ds.read();
int Temp = (data[1]<< 8)+data[0];
Temp = Temp>>4;
Serial.println(Temp);
}
Обратите внимание
- Используется дополнительная библиотека OneWire.
- У датчика температуры довольно сложный интерфейс работы. Прочитайте инструкцию прежде чем работать с ним.
